Intel Core i3

Core i3(中文:酷睿 i3)處理器是英特爾的首款CPU+GPU產品,首代Core i3建基於Westmere微架構。Core i3整合一些北橋的功能,集成PCI Express控制器、記憶體控制器Intel HD Graphics。處理器核心方面,首代Core i3的代號是Clarkdale,採用32纳米製程。Core i3有兩個核心,支援超线程技術。首代Core i3於2010年年初推出。

Intel Core i3
Intel Core i3的Logo&商標
產品化2010年至今
生产商
  • Intel
指令集架構x86MMXSSESSE2SSE3SSSE3x86-64SSE4SSE4.2AVXAVX2AVX-512EM64TSSE4.1VT-X、AES、VT-XFMA3
制作工艺/製程32nm 至 10nm
CPU主频范围3.70 GHz 至 4.40(OC) GHz
前端总线速率2.5 GT/s 至 8 GT/s
CPU插座
核心代號
  • Clarkdale、Sandy Bridge、Ivy Bridge、Haswell、Haswell refresh、Skylake 、Kaby Lake、Coffee Lake、Comet Lake、Ice Lake

第一代Core i3搭配Intel H55等晶片組(代號:IbexPeak)。它除了支援Lynnfield外,還支援Havendale處理器。後者雖然只有兩個處理器核心,但卻集成顯示核心。H55採用單晶片設計,功能與傳統的南橋相似。但是,與高端的X58晶片組不同,P55不採用較新的QPI連接(因为I3处理器将PCI-E和内存控制器集成在CPU中,还是用QPI连接,只不过外部是用DMI与单芯片P55连接),而使用傳統的DMI技术[1]。接口方面,可以與其他的5系列晶片組相容[2]。從第2世代Intel Core開始,Core i3多採用雙核與超執行緒設計,但第8代、第9代的桌上電腦版Core i3為四核心設計[3]。第10代 第11代的桌上电脑版Core i3 为四核心八线程设计。

處理器列表

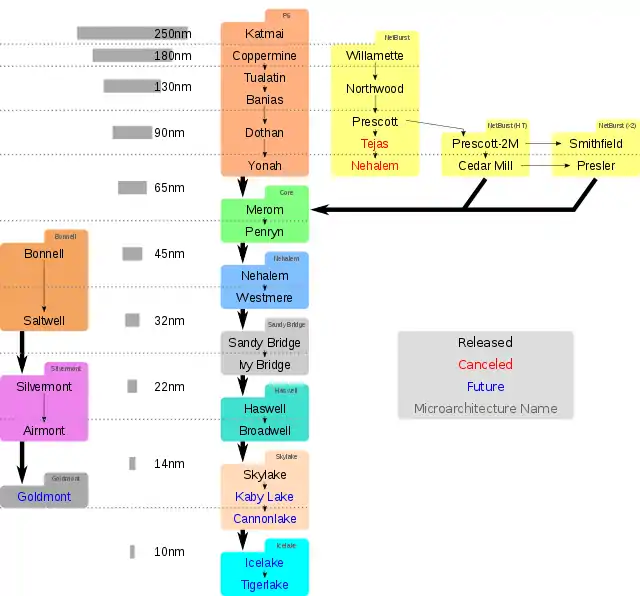

Intel processor roadmap
Intel的微處理器架構路線圖,從 NetBurst以及P6Tigerlake

參考資料

  1. . [2009-08-05]. (原始内容存档于2010-01-08).
  2. . [2009-08-05]. (原始内容存档于2017-10-15).
  3. . [2017-10-15]. (原始内容存档于2020-10-26).

Intel 官網 Core I3 詳細規格 页面存档备份,存于
