如何将交流电改为直流电

作者信息

虽然交流电（AC）目前是最好的供电方式，但是，很多电子设备得用直流电（DC）才能工作。因此在设计时，交流变直流变压器不是在设备上，就是在电源线上。如果你想自己做个电子设备，希望能接交流电，必须要加一个交流变直流变压器。

步骤

在北美地区及中南美部分地区，交流电源插座一般采用110-120V，60Hz；在欧洲、亚洲、澳大利亚、中东和非洲多数国家，一般采用230-240V，50Hz。其它地区的额定电压标准各不相同。
如有必要，看一下制造商说明。电流或电压过高会损坏设备元器件，而过低设备又无法正常工作。多数电子设备都标有安全范围；看中间说明，你所用电子设备的工作电压可能不一样。
电流进入变压器主线圈，在次级线圈生成感应电流，次级线圈中线圈不多，所需电压不高。电压降低了，电流也会随之降低，在这一过程中电压几乎不会损耗。

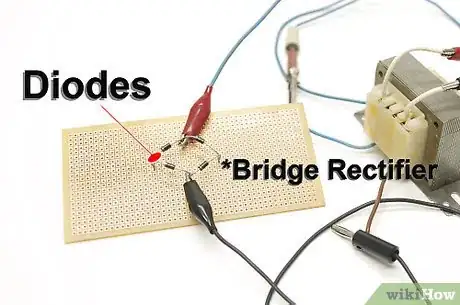

整流器通常由菱形排列的四个二极管组成，称之为桥式整流器。一个二极管中的电流只能流向一个方向；菱形结构，其中两个二极管使一半电流流向正极，另外两个二极管使一半电流流向负极。两组二极管输出，电流能从0V升到最大值。
5
增加一个大电容对输出电压进行整流。一个电容器可以在短时间内存储电荷，然后慢慢释放。整流器的输入形似一连串波形；“滤波电容器”输出稳定电压（带有波形）。

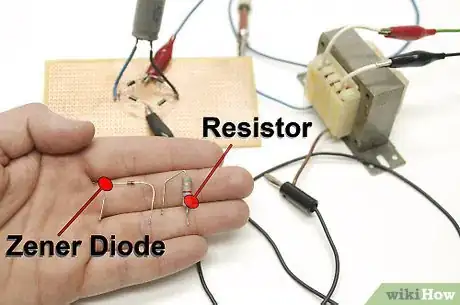

- 有些设备不需要很大电流，你可用一个电阻器和一个稳压二极管，自己动手做一个稳压器，电压达到一定值时，稳压器断开，使电流通过。电阻器起到限制电流的作用。
6
通过稳流器，传递滤波器的输出。对波形进行整流，形成非常稳定的电流，运行电子设备而不会受到损坏。稳流器为集成电路，可有固定或可变输出电压。
- 尽管稳压器有过流保护和过热保护，你最好还是装一个散热器防止过热。
